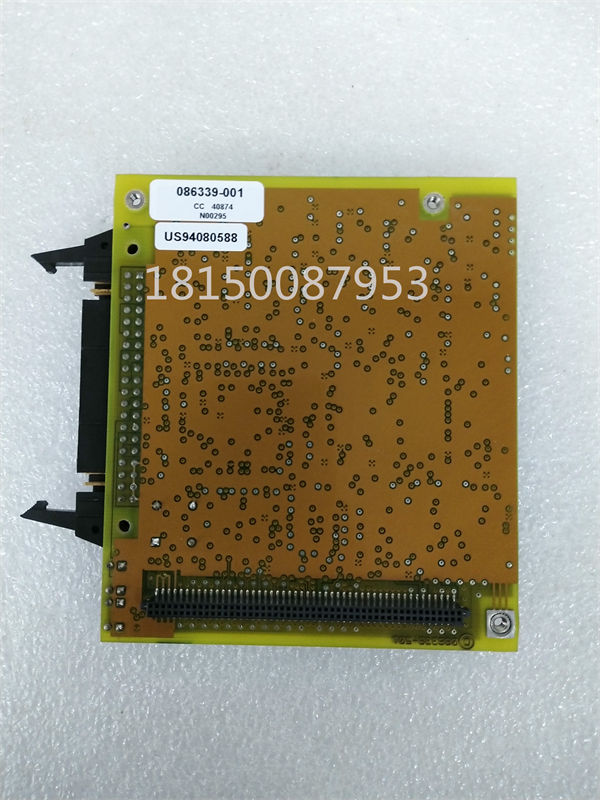

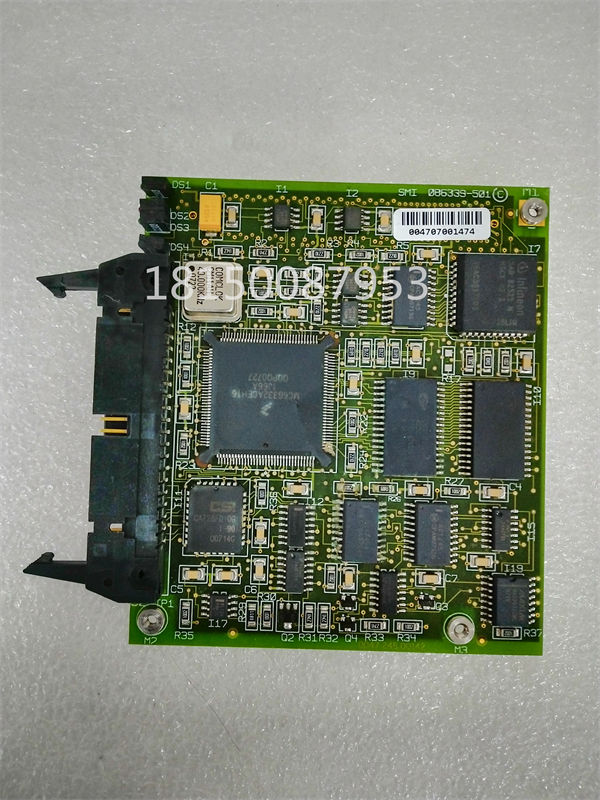

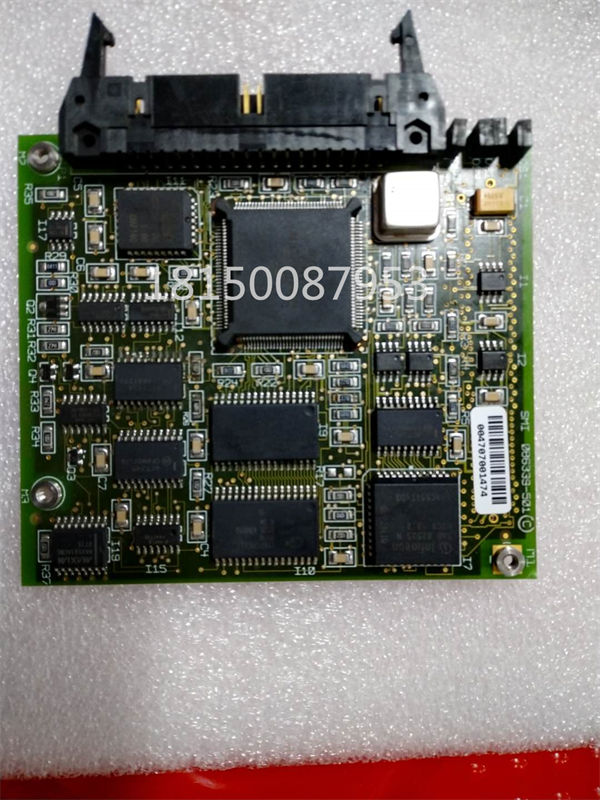

086339-001 ABB

PLC的工作过程就是程序执行过程。PLC投入运行后，便进入程序执行过程，它分为三个阶段进行，即输入采样(或输入处理)阶段，程序执行(或程序处理)阶段，输出刷新(或输出处理)阶段。输入采样阶段在输入采样阶段，PLC以扫描方式按顺序将所有输入端的输入信号状态(开或关、即ON或OFF、“1”或“0”)读入到输入映像寄存器中寄存起来，称为对输入信号的采样，或称输入刷新，然后转入程序执行阶段。在程序执行期间，即使输入状态变化，输入映像寄存器的内容也不会改变。输入状态的变化只能在下一个工作周期的输入采样阶段才被重新读人。

程序执行阶段在程序执行阶段，PLC对程序按顺序进行扫描。如果程序用梯形图表示，则总是按先上后下、先左后右的顺序进行扫描。每扫描到一条指令时，所需要的输入状态或其他元素的状态分别由输入映像寄存器和元素映像寄存器中读出，然后将执行结果写入到元素映像寄存器中。这就是说，对于每个元素来说，元素映像寄存器中寄存的内容，会随程序执行的进程而变化。
